ISOVER KVL

Звукопоглощающие плиты с кашировкой стекловолокном

ISOVER KVL

KVL-50 (1200x1200x50) плита для звукоизоляции уп.=5,76 м2 ( 4 плиты ) 5900руб. за упаковку

ISOVER KVL - жесткие тепло и звукоизоляционные плиты из стекловолокна, изготовленные на основании запатентованной технологии волокнообразования TEL. Плиты покрыты с одной стороны стеклохолстом черного цвета, с другой стороны - белого цвета. Стеклохолст предотвращает вынос волокна из плиты. Эта уникальная особенность позволяет устанавливать плиты KVL внутри воздуховодов в качестве звукопоглащающего материала.

Применение:

В качестве звукопоглащающих панелей воздуховодов прямоугольного сечения(внутри);
Тепло- звукоизоляция вентиляционных камер;
В качестве звукопоглощающих панелей для шумных производственных помещений;

• В качестве звукопоглощающих панелей кино-концертные залы, звукозаписывающие студии.

Технические характеристики:

Теплопроводность
λ _10С⁰ = 0,032 Вт/(м

λ _25С⁰ = 0,035 Вт/(м•К)

λ ₁₂_5С⁰ = 0,050 Вт/(м•К)

Предельные температуры изолируемой поверхности

-60 ... +250 С

Сжимаемость

не более 10%

Прочность на сжатие при 10% деформации

Прочность на сжатие установленных на резервуар плит составляет 6 кПа

Пожаробезопасность

Г1 - относится к группе слабогорючих материалов (на негорючей основе)

В1 - относится к группе трудновоспламеняемых материалов

Д1 - относится к группе материалов с малой дымообразующей способностью

Показатели звукопоглощения

Гц	Частотные характеристики нормального коэффициента звукопоглощения на среднегеометрических частотах по ГОСТ 16297-80
Гц	125	250	500	1000	2000	4000
α (f)	0,28	0,53	0,93	1,00	1,00	1,00

Упаковка:
- Единичная упаковка - термоусадочная пленка

Параметры материала и упаковки:

Толщина мм	Длина мм	Ширина мм	Вес кг/уп.	Площадь м²/уп.	Объем упаковки м³
50*	1200	1200	14,7	5,76	0,288

Спецификация и область применения

Материал ISOVER KVL представляют собой жесткие плиты из стекловолокна с преимущественно вертикальной ориентацией волокон, изготовленные на основании запатентованной технологии волокнообразования TEL. Плиты покрыты стеклохолстом с обоих сторон. Стеклохолст предотвращает вынос волокна из плиты. Основные габаритные размеры и теплоизоляционные характеристики материалов представлены в табл. 7.

Области применения

Плиты ISOVER KVL предназначены, прежде всего, для использования в качестве звукопоглощающего материала воздуховодов и шумоглушителей вентиляционных систем. Они применяются:

в ламельных шумоглушителях;
в качестве тепло- звукоизоляции воздуховодов прямоугольного сечения (в том числе установка материала внутри воздуховодов);
в качестве тепло- звукоизоляции вентиляционных камер;
в качестве звукопоглощающих панелей для шумных производственных помещений;
в качестве звукопоглощающих панелей кино - концертные залы, звукозаписывающие студии.

Стеклохолстное покрытие плит ISOVER KVL предотвращает вынос стекловолокна из плиты. Именно благодаря стеклохолсту плиты ISOVER KVL могут устанавливаться внутрь воздуховодов без дополнительной защиты (покрытия).

Таблица 7

Спецификация материала ISOVER KVL

Наименование материала	ISOVER KVL
Вид материала	Кримпингованная плита
Коэффициенты теплопроводности, ГОСТ 7076-99, Вт/(м·К), не более λ₁₀ λ₂₅ λ₁₂₅	0,032 0,035 0,050
Горючесть, ГОСТ 30244-94, группа	Г1
Кашировка	Стеклохолст с 2-х сторон
Удельный вес при толщине 50 мм, кг/м2	2,5
Толщина, мм	30 - 150
Ширина, мм	1200
Длина, мм	1200

Акустические характеристики материала

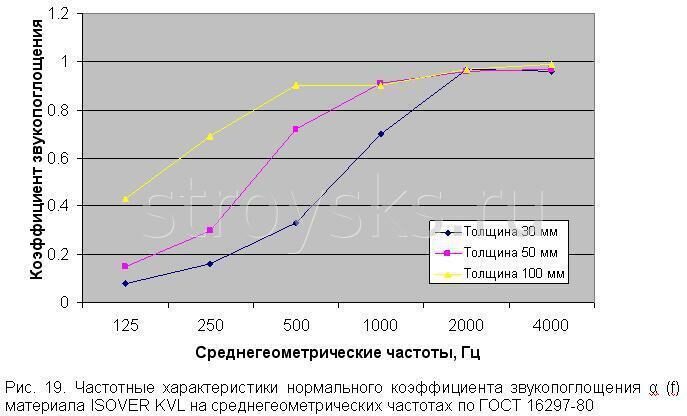

Основная задача, решаемая с использованием материала ISOVER KVL - это шумоглушение. В необлицованных металлических воздуховодах затухание шума (как шума от работающего оборудования, так и собственных шумов воздуховода) весьма ограничено. Установка материалов ISOVER KVL внутрь воздуховода существенно увеличивает затухание шума на средних и высоких частотах. График сравнения эффективности затухания шума внутри облицованного и необлицованного металлического воздуховода показан на рис. 18. Звукопоглощающие характеристики материала ISOVER KVL представлены в табл. 8 и рис 19.

Рис. 18. Затухание шума облицованных и необлицованных воздуховодов

Таблица 8

Показатели звукопоглощения материала ISOVER KVL

Толщина плиты, мм

Частотные характеристики нормального коэффициента звукопоглощения α (f) на среднегеометрических частотах по ГОСТ 16297-80, Гц

125

250

500

1000

2000

4000

30

0,08

0,16

0,33

0,70

0,97

0,96

50

0,15

0,30

0,72

0,91

0,96

0,97

100

0,43

0,69

0,90

0,90

0,97

0,99

Кроме воздуховодов материалы ISOVER KVL применяются в глушителях различных конструкций. На рис. 20 показана эффективность шумоглушения при использовании материала ISOVER KVL разной толщины. Из данных рисунков видно, что шумоглушители с материалами ISOVER KVL весьма эффективны особенно в диапазоне средних частот. Для иллюстрации этих преимуществ ниже рассматривается пример акустического расчета вентиляционной системы и подбора глушителя необходимой длинны.

Высокая звукопоглощающая способность материала ISOVER KVL позволяет рекомендовать данный материал для широкого применения в абсорбционных (диссипативных) глушителях аэродинамического шума, генерируемого вентиляторами и другими элементами вентиляционных систем, в качестве звукопоглощающего материала

Толщина плиты, мм	Частотные характеристики нормального коэффициента звукопоглощения α (f) на среднегеометрических частотах по ГОСТ 16297-80, Гц
Толщина плиты, мм	125	250	500	1000	2000	4000
30	0,08	0,16	0,33	0,70	0,97	0,96
50	0,15	0,30	0,72	0,91	0,96	0,97
100	0,43	0,69	0,90	0,90	0,97	0,99
